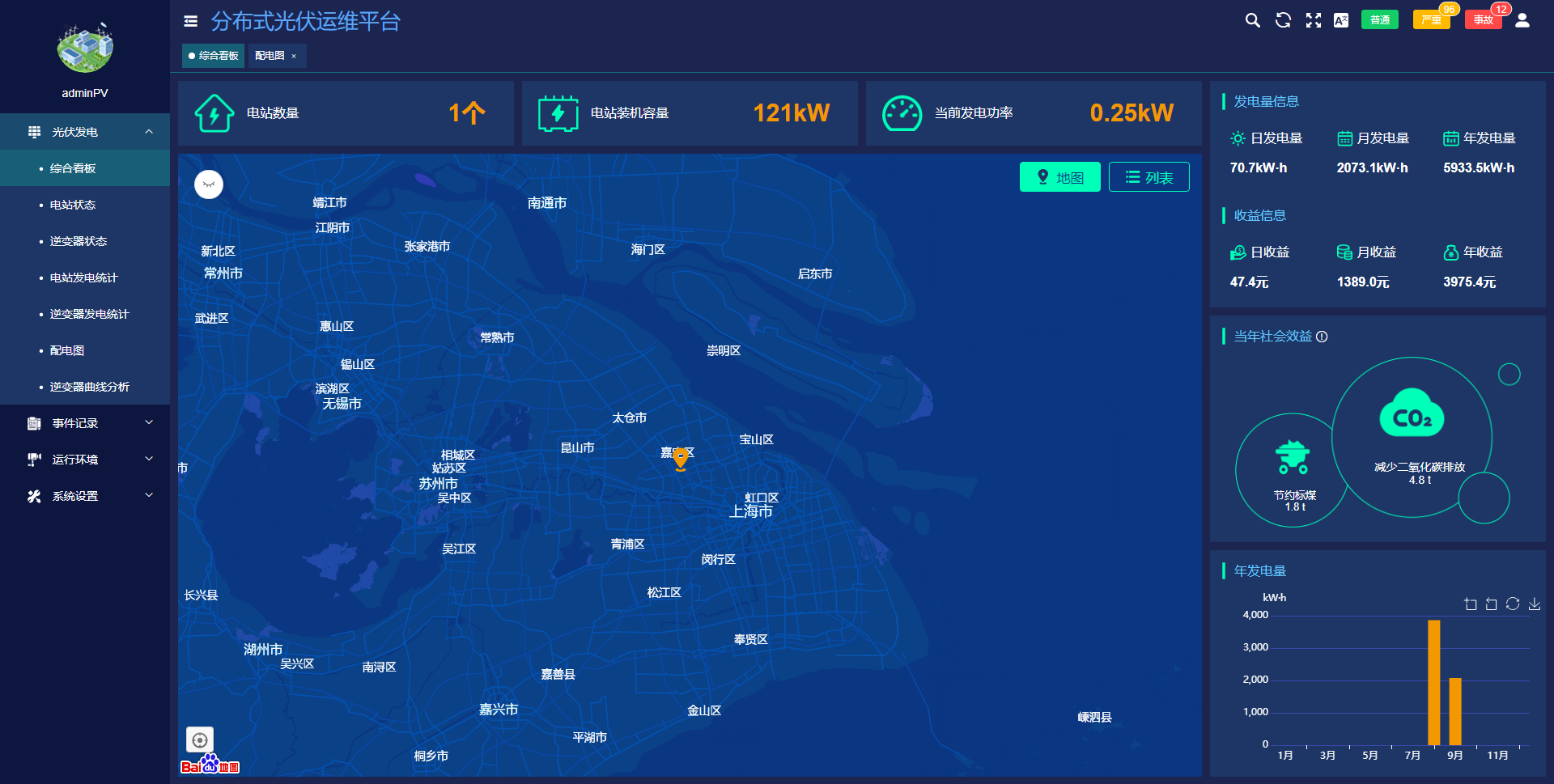

綜合看板
登陸成功后，默認打開系統的“綜合看板”界面。
顯示所有光伏電站的數量，裝機容量，實時發電功率。
累計日、月、年發電量及發電收益。
累計社會效益。如圖所示。
柱狀圖展示月發電量
如圖所示
綜合看板

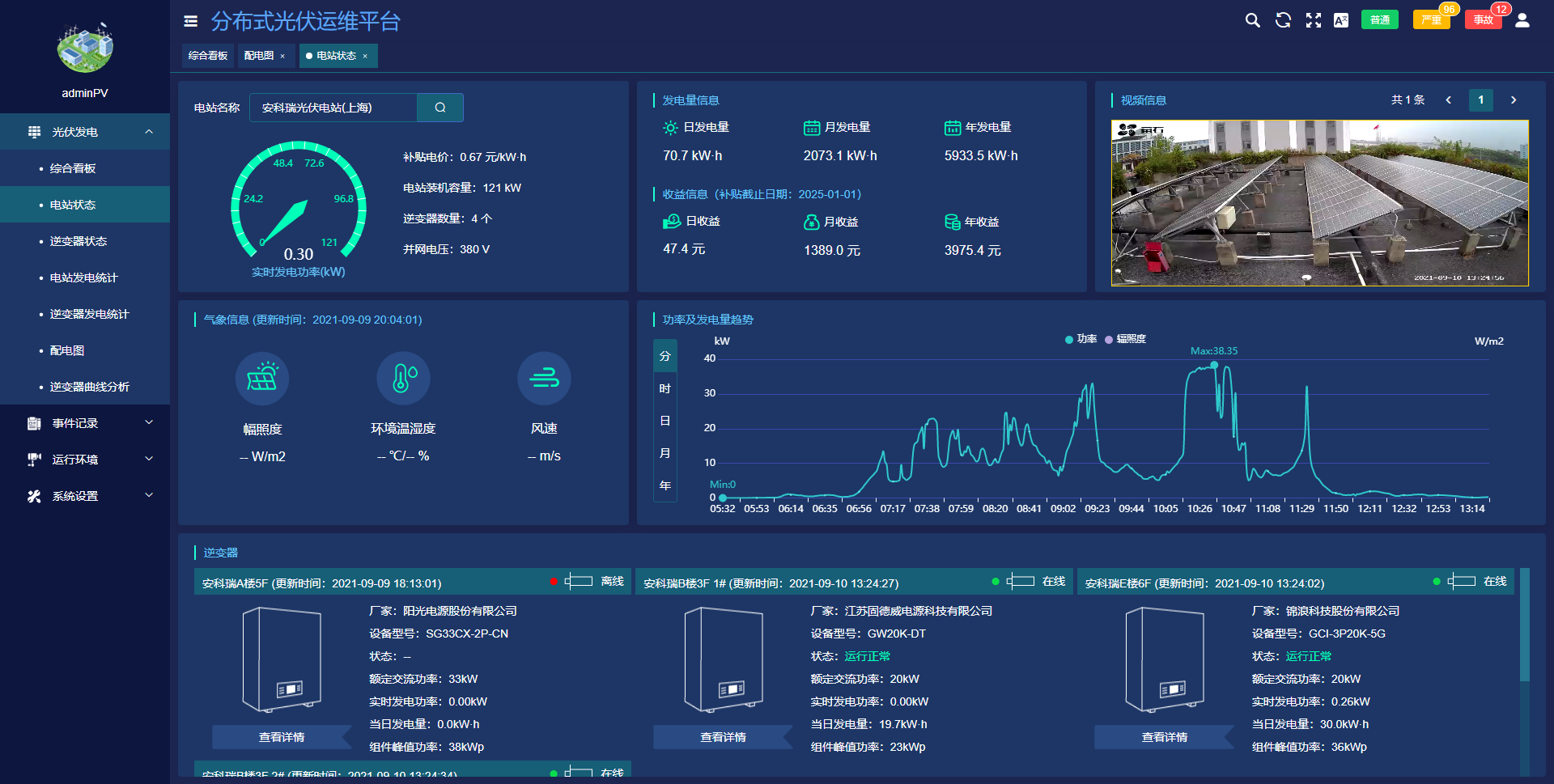

電站狀態
電站狀態展示當前光伏電站發電功率，補貼電價，峰值功率等基本參數。
統計當前光伏電站的日、月、年發電量及發電收益。
攝像頭實時監測現場環境，并且接入輻照度、溫濕度、風速等環境參數。
顯示當前光伏電站逆變器接入數量及基本參數。
如圖所示。
用戶點擊右上角視頻畫面即可全屏觀看，用戶點擊最下方逆變器的查看詳情即可跳轉至逆變器狀態頁面查看該逆變器運行詳情。

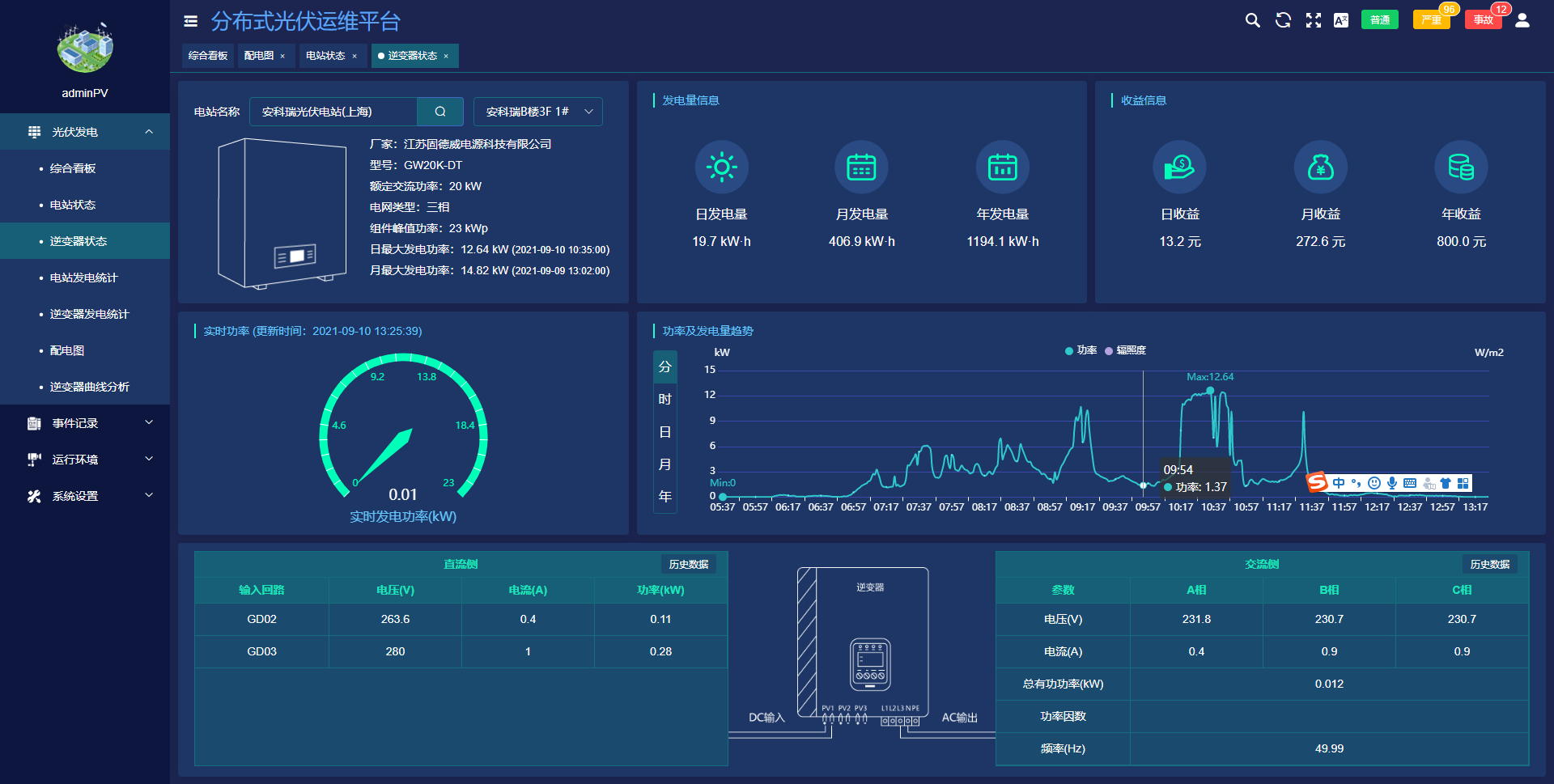

電站狀態逆變器狀態
逆變器基本參數顯示。
日、月、年發電量及發電收益顯示。

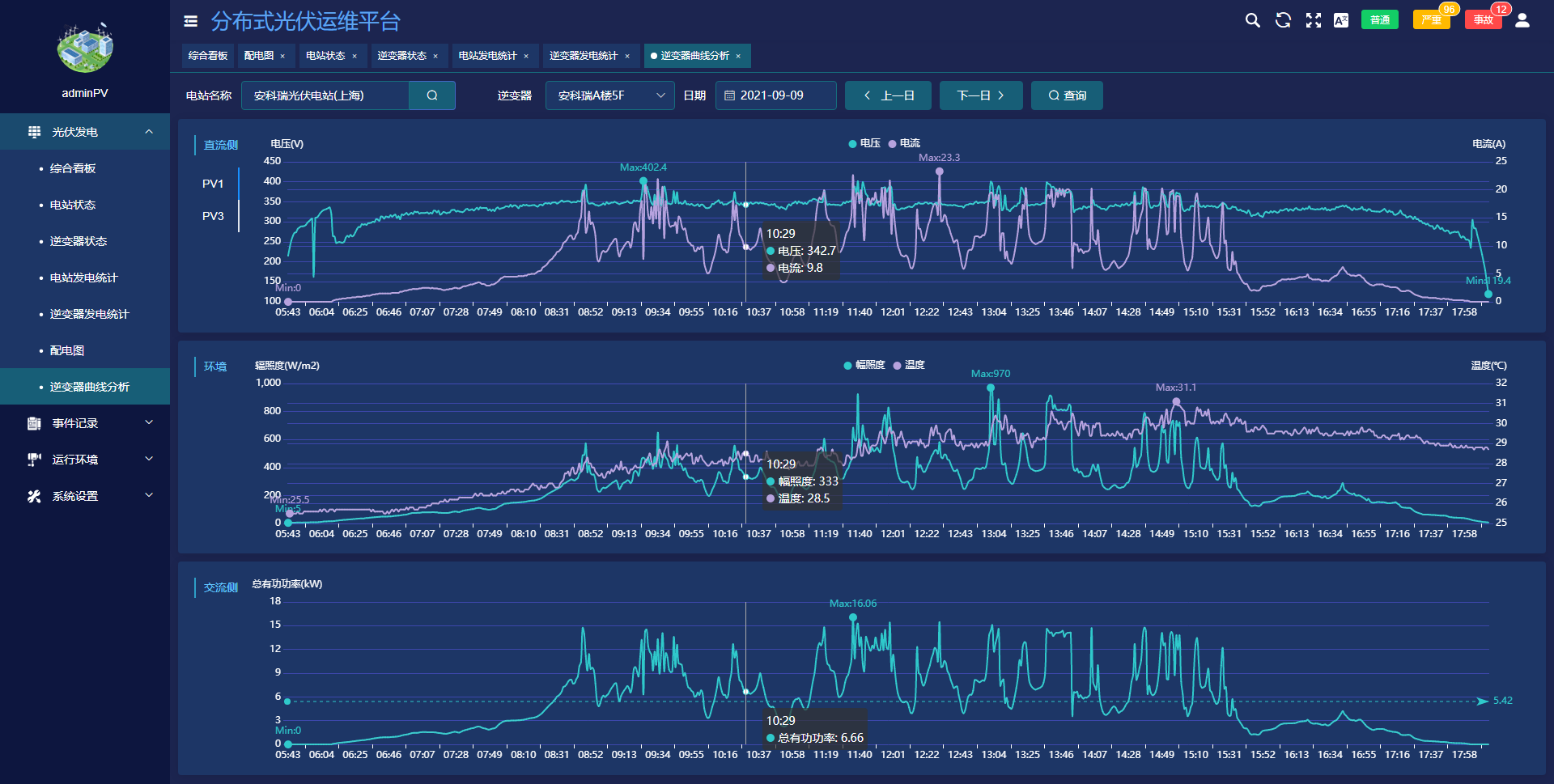

通過曲線圖顯示逆變器功率、環境輻照度曲線。
直流側電壓電流查詢。
交流電壓、電流、有功功率、頻率、功率因數查詢。
用戶點擊交、直流側的歷史數據按鈕，即可查詢該逆變器的歷史電力參數。

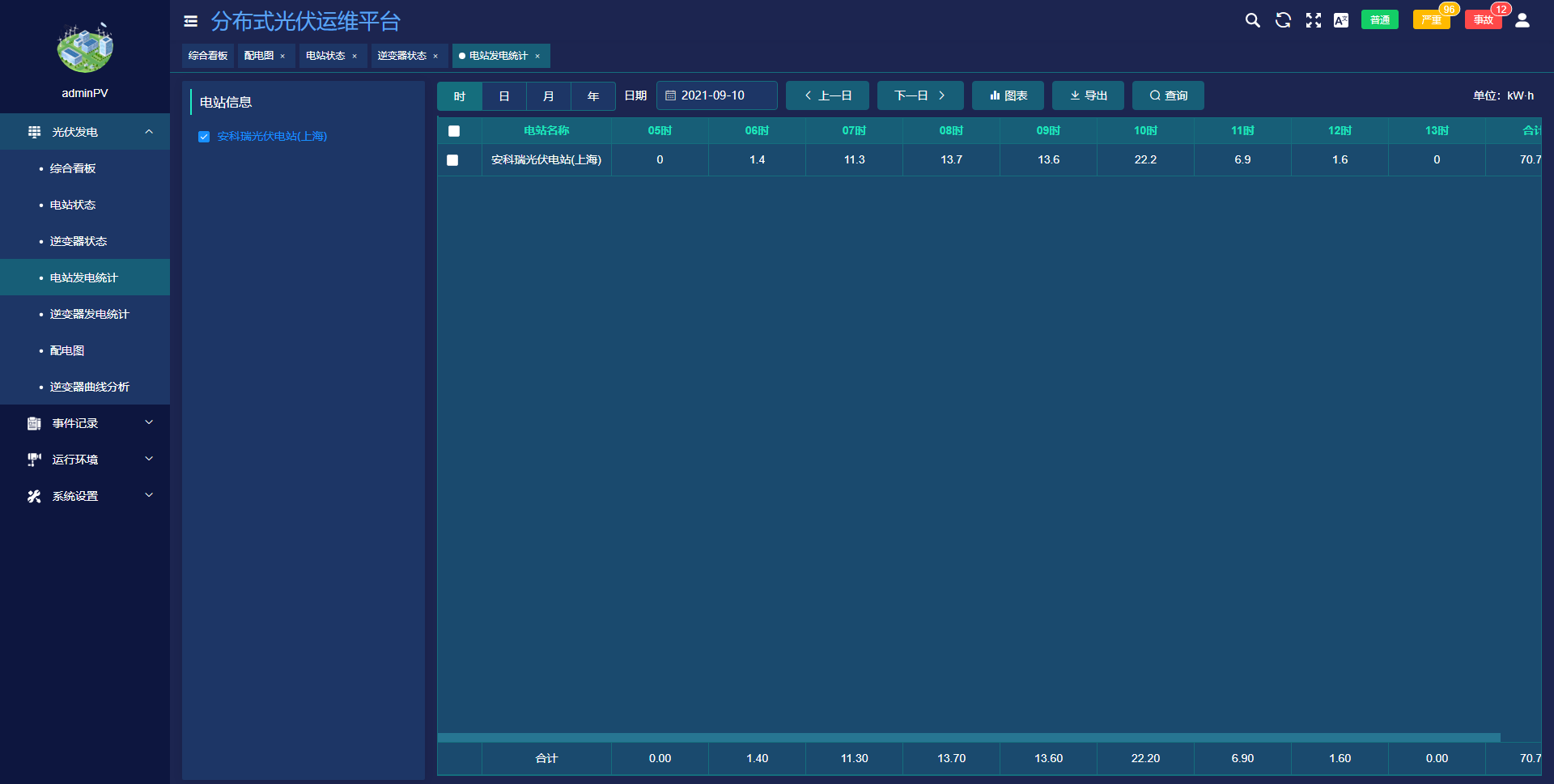

電站發電統計
展示所選電站的時、日、月、年發電量統計報表。
用戶選中電站，點擊圖表，即可查看曲線圖和柱狀圖。
如圖所示

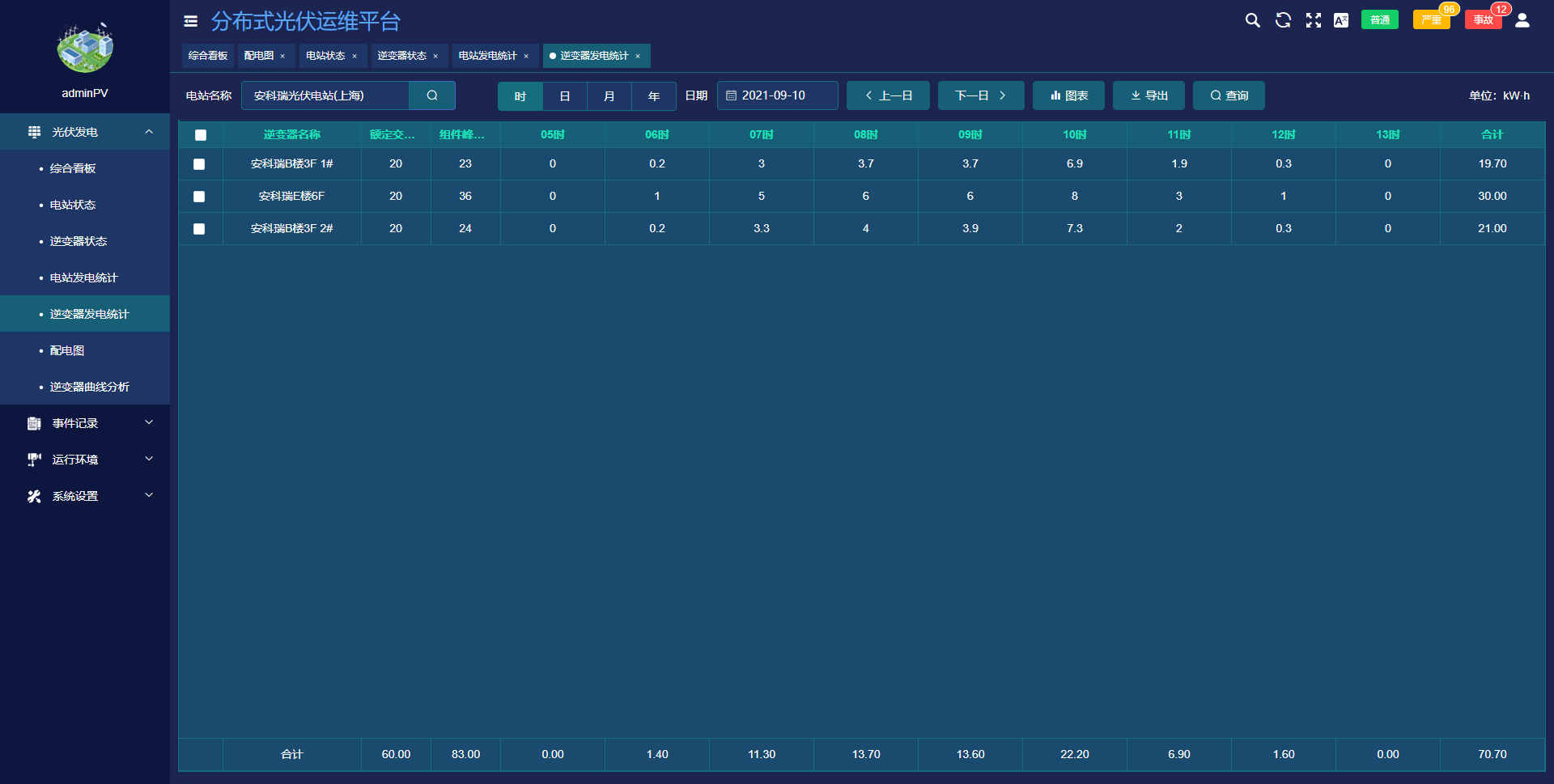

逆變器發電統計
展示所選逆變器的時、日、月、年發電量統計報表
用戶選擇逆變器（可多選），再點擊圖表，即可查看曲線圖和柱狀圖。
如圖所示

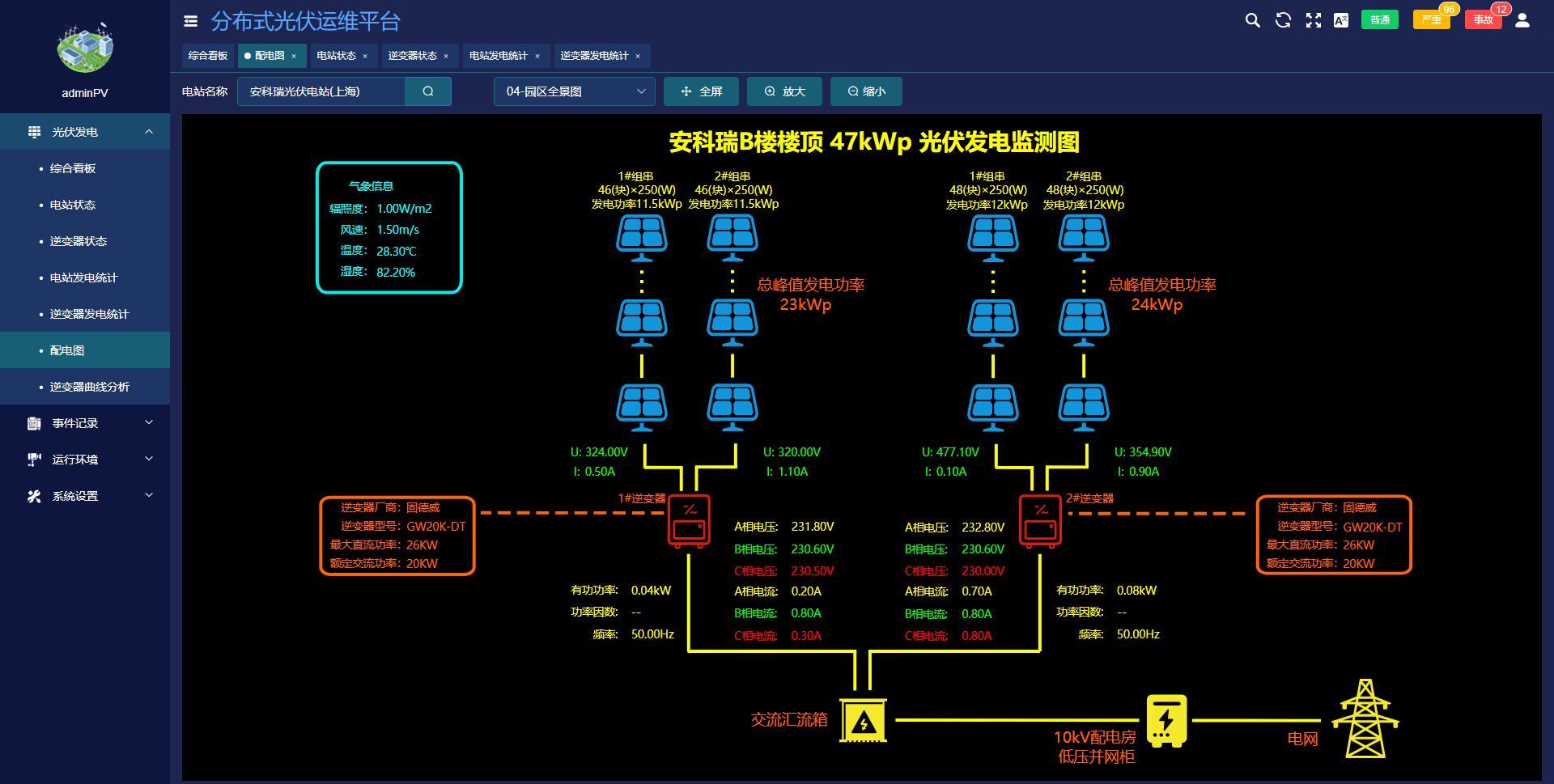

配電圖
實時展示逆變器交、直流側的數據。
展示當前逆變器接入組件數量。
展示當前輻照度、溫濕度、風速等環境參數。
展示逆變器型號及廠商。
配電圖
實時展示逆變器交、直流側的數據。
展示當前逆變器接入組件數量。
展示當前輻照度、溫濕度、風速等環境參數。
展示逆變器型號及廠商。
報警信息
將報警分進行分級處理
記錄報警內容，發生時間以及確認狀態。
配電運行報表將所有回路的所有參數顯示在報表中，以便用戶整體監測回路運行狀態。如圖所示。

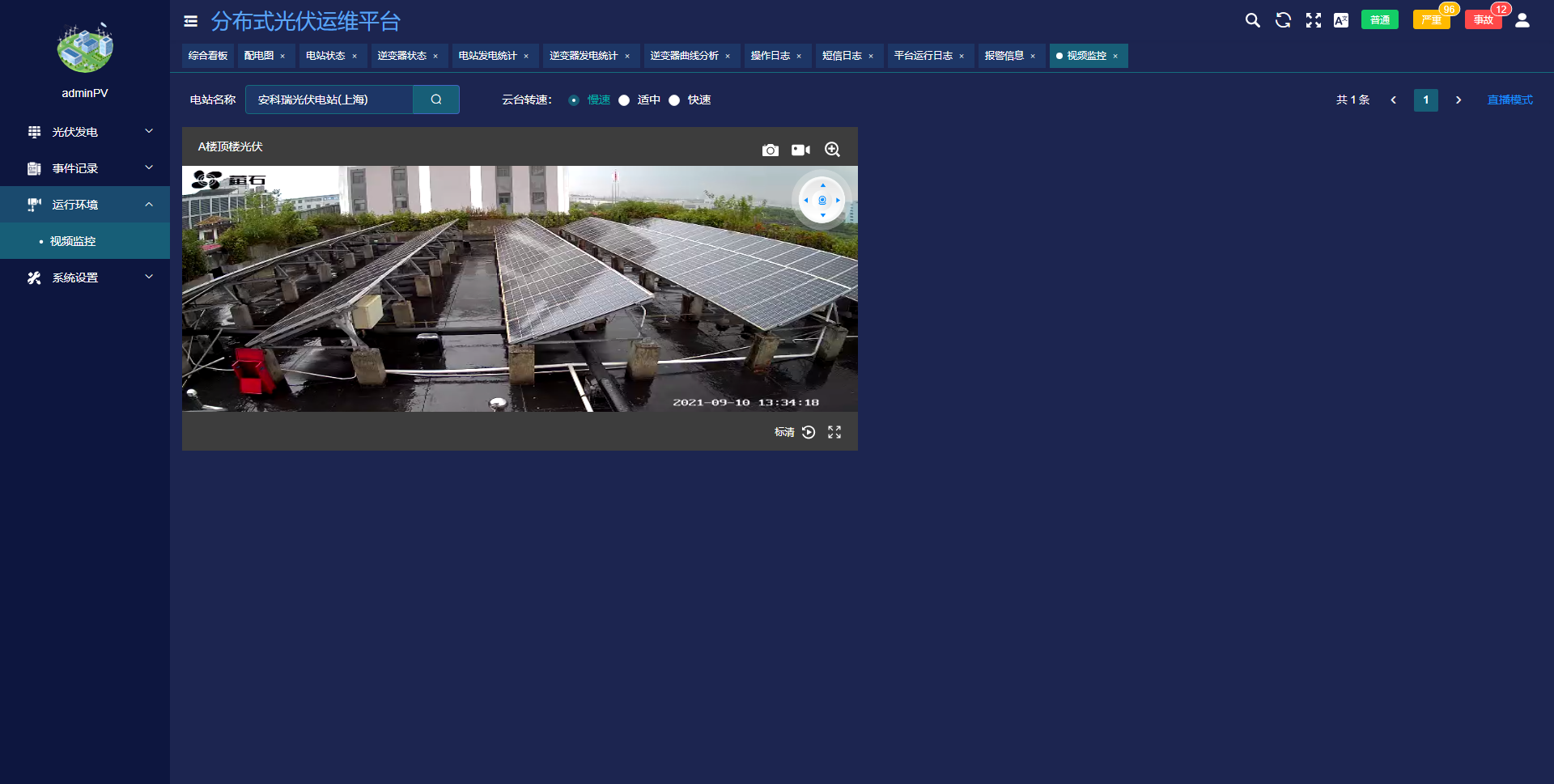

視頻監控
通過安裝在現場的視頻攝像頭，可以實時監視光伏站運行情況。對于有硬件條件的攝像頭，還支持錄像回放以及云臺控制功能。如圖所示。

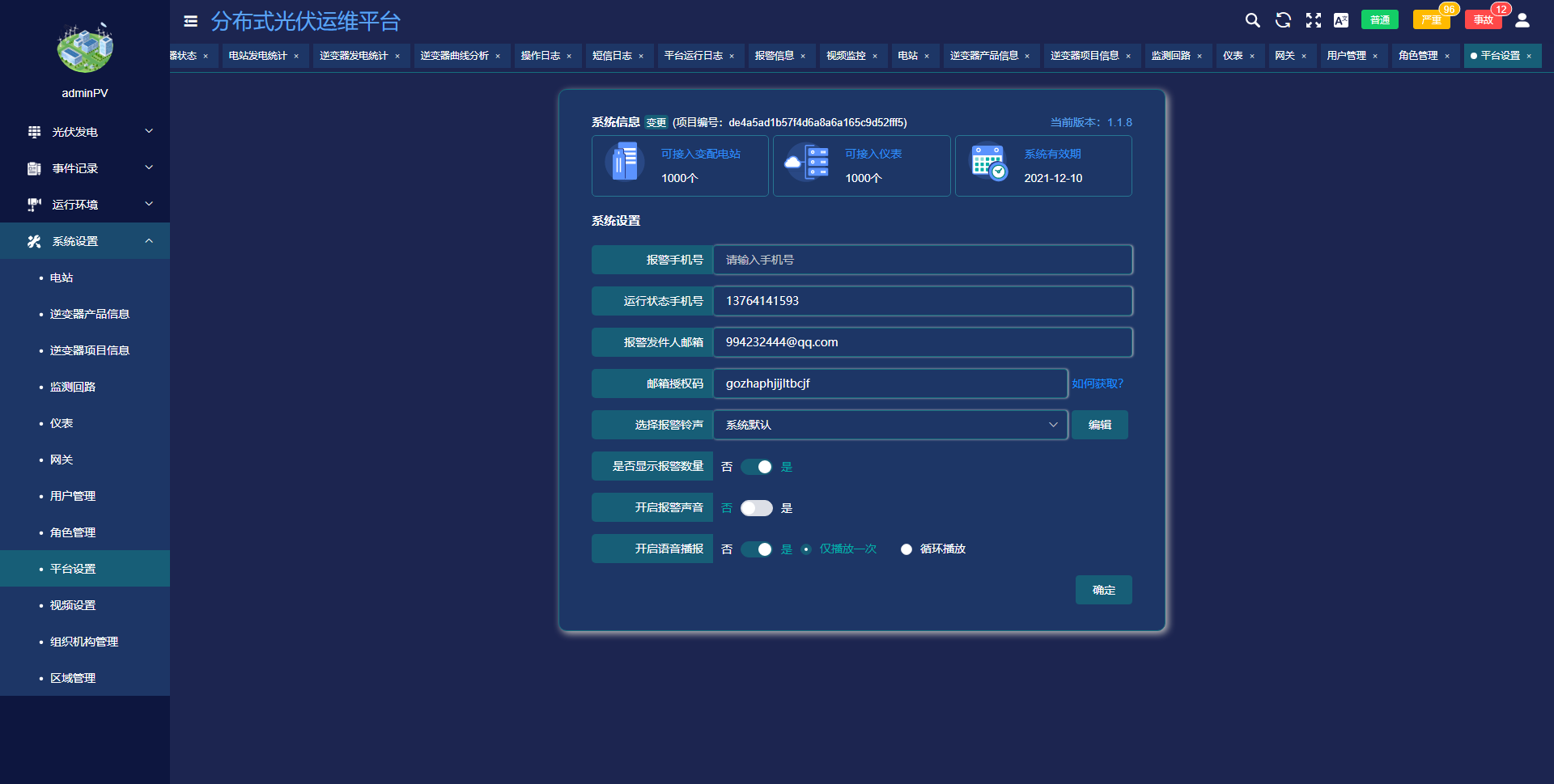

平臺設置
顯示當前平臺可接入最大儀表數量、系統有效期?？商顚憟缶芾砣肃]箱、手機、報警鈴聲、報警參數等基本信息。如圖所示
